產品名稱：全自動影像測量儀（三軸手動ES系列）
1、具備自動尋邊、分段自動尋邊、鼠標屏幕直接取點、十字線取點等多種測量方法
2、滿足多樣測量對象的測量需求
3、手動CNC功能
4、SPC統計功能
5、具備誤差修正、倍率自動計算、拍照標注等多種自動化功能
COBEK-E系列三軸手動影像尺寸測量設備
COBEK-E series three-axis manual image size measuring equipment
采用大理石一體式結構設計的體積小巧型三軸手動光學測量系統

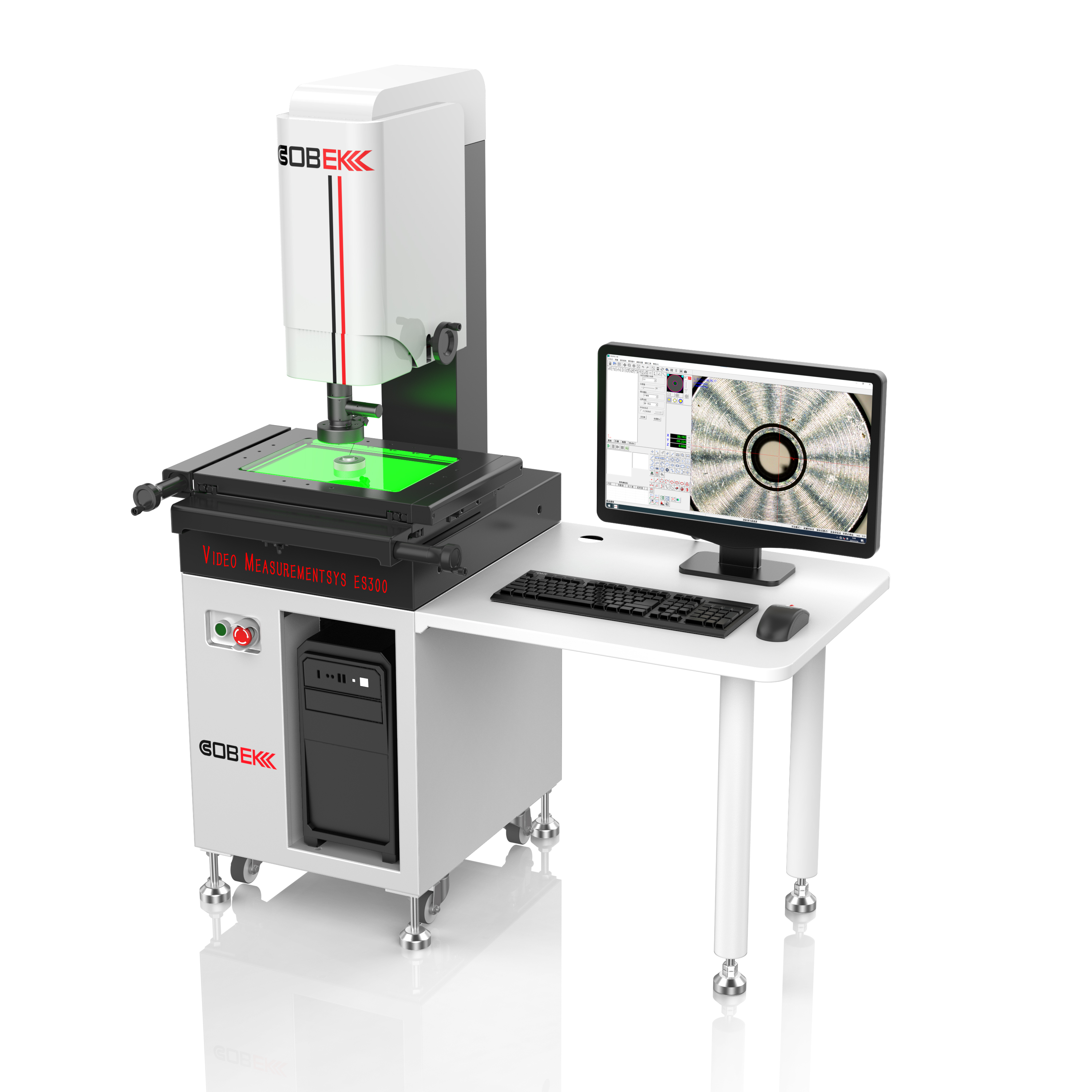

ES系列手動影像測量儀
核心結構是高精密度大理石底座及立柱，搭配無限遠心光學系統鏡筒和工業數字相機、無牙螺桿傳動x、y工作臺及圖像處理系統。在進行檢測產品時，首先將需要檢測的工件置于光學測量系統的工作臺面上，經過定位，調出需要檢測產品的檢測程序，x、y工作臺將工件送到鏡頭下面，鏡頭捕捉到線路板的圖像后，處理器將會在X、Y工作臺移至下一個位置進行捕捉，然后進行相應的計算。通過對圖像進行連續處理，獲得較高的檢測速度。
型號 | 外型尺寸 | 儀器重量 | 玻璃臺承重 | 儀器電源 |
COBEK-ES400 | 772*900*1550mm | 450kg | 30kg | 220V/50/60 Hz |
測量行程 | 測量精度 | 重復性 | 測量速度 | 傳動方式 |
400*300*200mm
|
Exy≤3+L/200 um（平面精度） |
3um |
手動位移 |
無牙螺母無磨損傳動 |
產品優勢
1、特征為精度高，性能優異，占地面積小，精度穩定可靠;
2、連續變倍定位式光學變焦鏡頭，專為高精度測量而優化的系統;
3、工業級海康百萬級數字相機高分辨率、耐用、可靠的視覺成像系統;
4、可搭載多元化傳感器，探針、激光進行平面度及段差測量
產品特點
1、具備自動尋邊、分段自動尋邊、鼠標屏幕直接取點、十字線取點等多種測量方法
2、滿足多樣測量對象的測量需求
3、手動CNC功能
4、SPC統計功能
5、具備誤差修正、倍率自動計算、拍照標注等多種自動化功能
