產品名稱：光學影像測量儀（閃測QM系列）
1、超大視野成像，視場大小類似于傳統輪廓投影儀;
2、電動Z軸，能夠進行準確的自動對焦測量，專為高精度測量而優化的系統;
3、工業級海康千萬級數字相機高分辨率、耐用、可靠的視覺成像系統;
4、無需移動平臺進行精準、快速、任意擺放、多工件一次測量
5、多種光源系統，表面尺寸、臺階工件也輕松一鍵測量

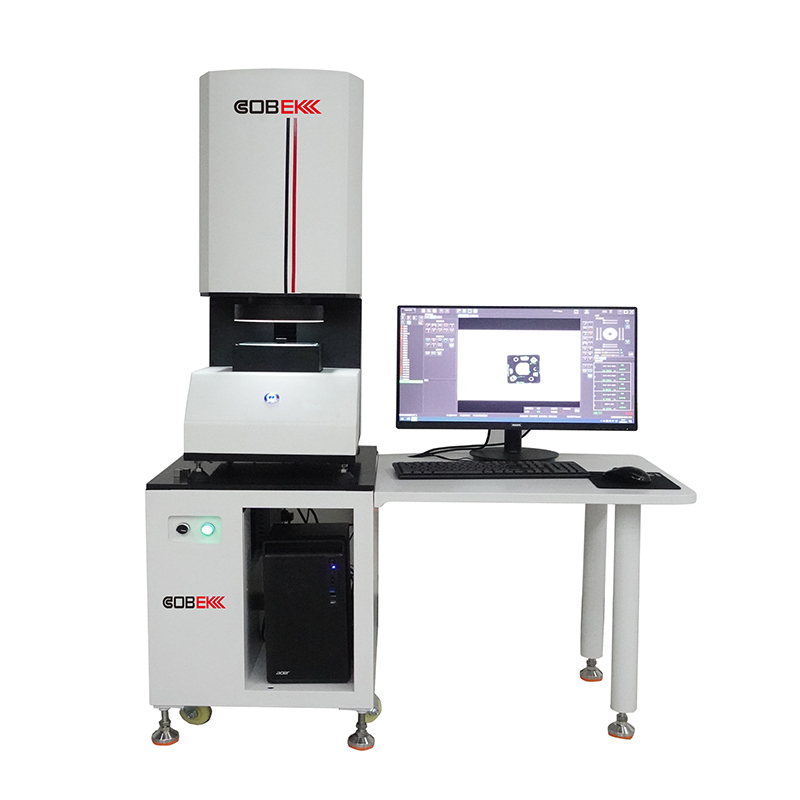

COBEK-QM系列一鍵式光學測量設備
COBEK-QM series one - button optical measuring equipment
專為生產車間精細特征的大批量小零件而設計的一鍵式光學測量系統
一鍵式光學測量系統
核心結構是自動升降聚焦系統，搭配無限遠心光學系統鏡筒和千萬級工業數字相機、具有65毫米 x 43毫米測量區域的固定載物臺系統。在進行檢測產品時，首先將需要檢測的工件置于光學測量系統的工作臺面上，自動調出需要檢測產品的檢測程序，通過對圖像進行連續處理，完成檢測需求，獲得極高的檢測速度。
型號 | 外型尺寸 | 儀器重量 | 玻璃臺承重 | 儀器電源 |
COBEK-QM60 | 306x426x760mm | 50kg | 20kg | 220V/50/60 Hz |
最大測量范圍 | 測量精度 | 重復性 | 操作方式 | 傳動方式 |
65x43x55mm
|
Exy≤2.0um（平面精度） |
1.5 um |
一鍵+自動識別 |
Z軸聚焦電機驅動 |
產品優勢
1、超大視野成像，視場大小類似于傳統輪廓投影儀;
2、電動Z軸，能夠進行準確的自動對焦測量，專為高精度測量而優化的系統;
3、工業級海康千萬級數字相機高分辨率、耐用、可靠的視覺成像系統;
4、無需移動平臺進行精準、快速、任意擺放、多工件一次測量
5、多種光源系統，表面尺寸、臺階工件也輕松一鍵測量
產品功能
1、復合光系統：通過多種形式的照明可穩定地檢測邊緣
2、高分辨率雙遠心鏡頭：超高清 CMOS 傳感器
3、直觀操作，輕松設定、任意擺放均可測量、同時測量多個產品
