產品名稱：光學影像測量儀（多元傳感器Fusion系列）
1、復合光系統：通過多種形式的照明可穩定地檢測邊緣
2、高分辨率雙遠心鏡頭：超高清 CMOS 傳感器
3、3D形貌共面性功能、3D形貌平面度、高度差功能、3D探針測量系統

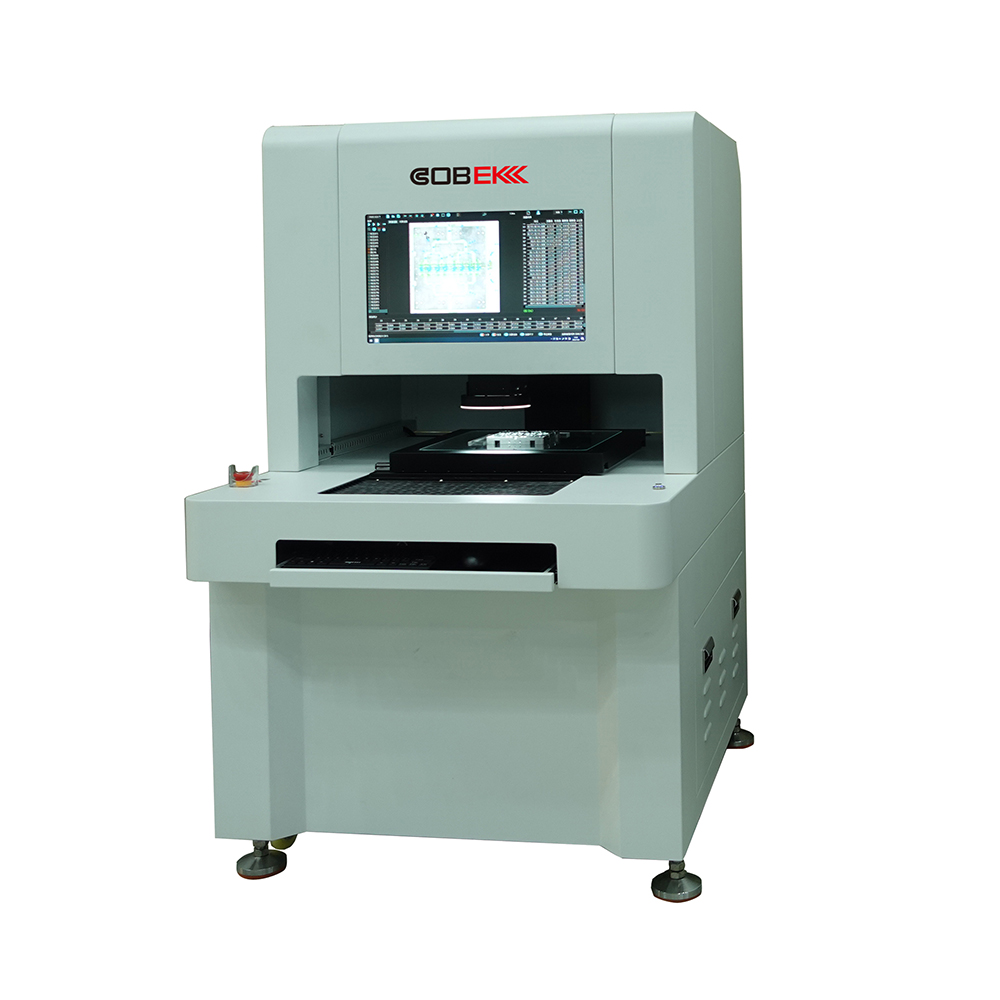

COBEK-Fusion系列大行程大視場3D多元傳感器測量設備
COBEK-Fusion series 3D multi-sensor measuring equipment with large travel and large field of view
一款創新的具有 3D 功能的大視場多傳感器精密尺寸測量系統
落地式一鍵閃測光學測量系統
核心結構是遠心大視場光學器件及全自動XYZ三軸伺服馬達系統，搭配大視野無限遠心光學系統鏡筒和千萬級工業數字相機、多元化傳感器，具有400毫米 x 400毫米測量區域的移動工作臺系統。在進行檢測產品時，首先將需要檢測的工件置于光學測量系統的工作臺面上，自動調出需要檢測產品的檢測程序，通過對圖像進行連續處理，完成檢測需求，獲得極高的檢測速度。
型號 | 外型尺寸 | 儀器重量 | 玻璃臺承重 | 儀器電源 | |
COBEK-Fusion300 | 900*1050*1750mm | 450kg | 30kg | 220V/50/60 Hz | |
大視野2D平面尺寸光學測量系統性能參數：
| |||||
大視野最大測量范圍 | 大視野測量精度 | 大視野重復性 | |||
300*300*200mm
|
Exy≤3.5um （平面精度） |
±3.0μm |
一鍵+自動識別，平面幾何尺寸快速、精準測量 | ||
3D激光非接觸式高精度測量系統性能參數：
| |||||
激光最大測量范圍 | Z軸測量精度 | 測量重復性 | |||
200*200*200mm
|
±(3.5+0.02L) μm （3D-Z軸精度） |
2.0μm |
主要實現平面度、高度斷差、面輪廓度等測量需求
| ||
3D形貌線掃相機快速測量平面度、共面性系統性能參數：
| |||||
3D相機最大測量范圍 | Z軸測量精度 | 測量重復性 | |||
150*200*200mm | ±5.5 μm （3D-Z軸精度） |
3.0μm | 實現平面度、共面性測量生成3D形貌圖形，可做細微分析
| ||
三維接觸式探針測量系統性能參數：
| |||||
探針最大測量范圍 | Z軸測量精度 | 測量重復性 | |||
200*200*200mm
|
±(3.5+0.02L) μm （3D-Z軸精度） |
3.0μm |
主要實現圓柱、深孔等測量需求 | ||
產品優勢
1、超大視野成像，視場大小類似于傳統輪廓投影儀,輕松實現一鍵單工件、多工件快速測量需求;
2、3D多元化傳感器，一鍵快速閃測也能精密測量3D尺寸專為高效測量、精細特征而優化的多元化測量系統;
3、工業級海康千萬級數字相機高分辨率、耐用、可靠的視覺成像系統;
4、共面性、平面度、輪廓度也輕松一鍵快速測量
5、閃測機也能兼容接觸探針式測量，對需要精細探針測量的工件也能精準檢測，實現閃測與探針兼容的多元化測量系統
產品特點
1、復合光系統：通過多種形式的照明可穩定地檢測邊緣
2、高分辨率雙遠心鏡頭：超高清 CMOS 傳感器
3、3D形貌共面性功能、3D形貌平面度、高度差功能、3D探針測量系統
